医用气体工程设计方案概述

一、工程概述

标久中心供氧厂家的医用气体工程方案旨在为 [医院名称] 设计一套安全、高效、稳定的医用气体系统。医用气体系统作为医院的重要基础设施之一，为医疗过程提供必要的氧气、吸引、压缩空气等医用气体，以满足临床诊断、治疗、康复和急救等需求。

二、设计依据

1. 相关标准规范
   • GB 50751 – 2012《医用气体工程技术规范》
   • 其他相关的国家和行业标准
2. 医院需求
   • 根据医院提供的病床数量、科室分布、预计用气量等信息进行设计。

三、医用气体常用种类及用途

1. 氧气（o2)：用于维持患者的呼吸，是急救、手术、重症监护等科室不可或缺的气体。
2. 压缩空气(Air)：驱动医疗设备，如气动工具、呼吸机等。
3. 负压吸引(Vac)： 负压吸引系统是医院医用气体工程的重要组成部分，主要用于为手术、急救、病房等医疗场所提供负压气体，以实现吸除患者体内外的脓血、痰液等液体或气体废物。

四、中心供氧系统设计

1. 氧气源
   • 采用液氧储罐作为主要氧气源，配备汇流排作为备用氧气源。液氧储罐的容量根据医院的用氧量计算，确保在正常情况下和应急情况下都能满足医院的氧气需求。

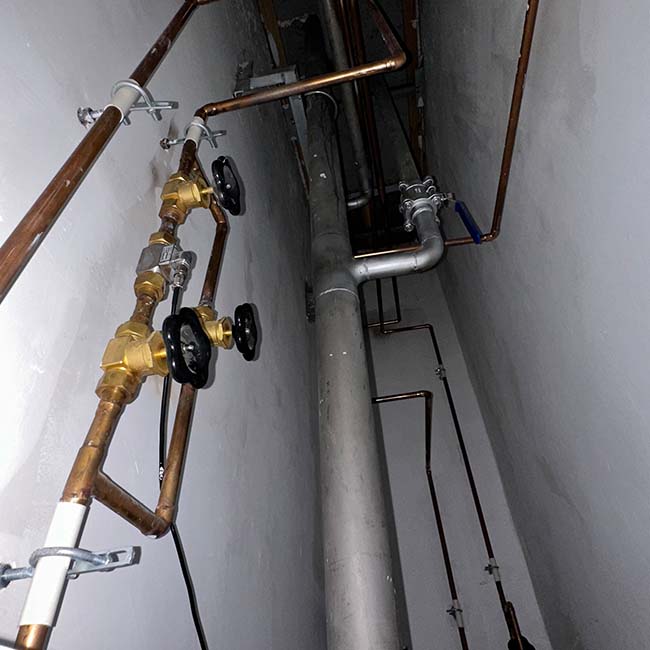

2. 氧气输送管道
   • 管道采用脱脂紫铜管，确保氧气的纯度。管道布局按照医院的建筑结构和科室分布进行设计，尽量减少管道长度和弯头数量，以降低压力损失。

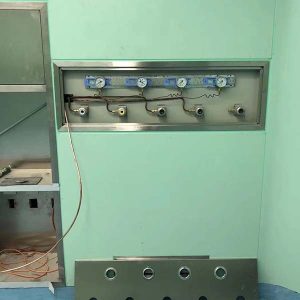

3. 氧气终端设备

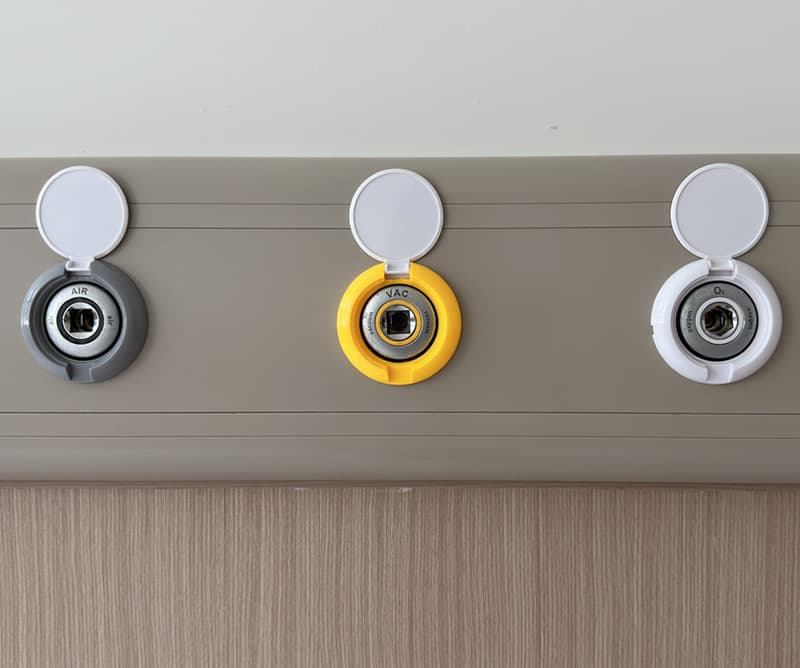

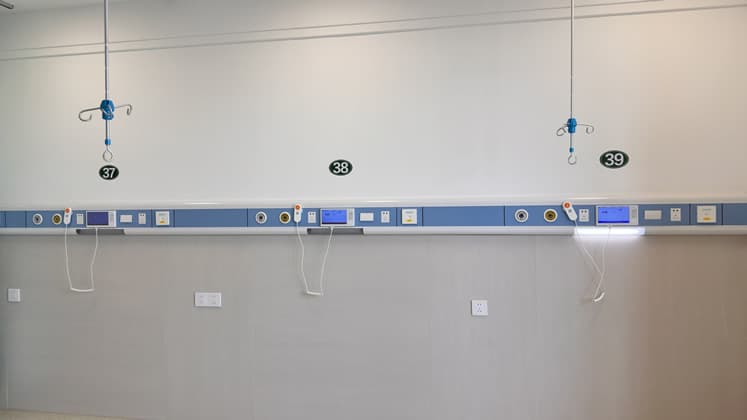

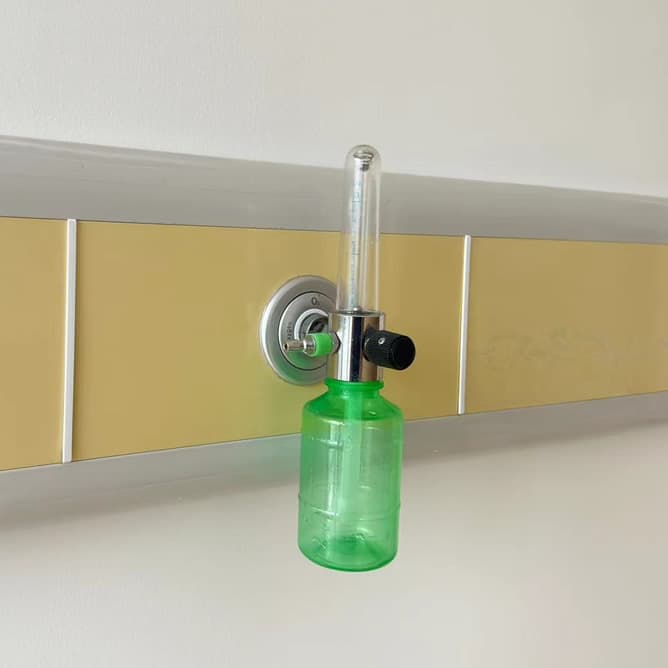

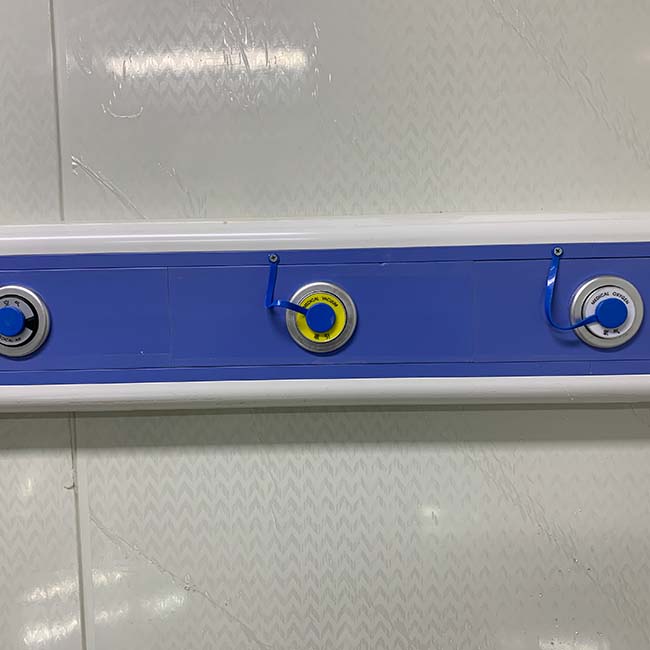

   • 在病房、手术室、急救室等科室安装氧气终端设备，如氧气插座、氧气流量计等。终端设备的数量和位置根据医院的需求进行配置。

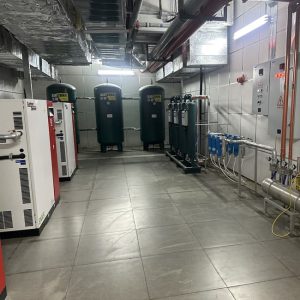

五、压缩空气系统设计

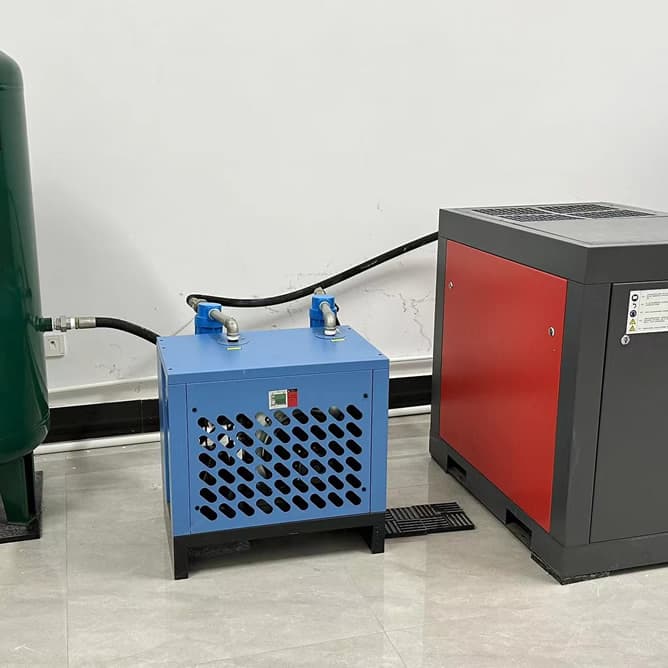

1. 空气源
   • 选用无油空气压缩机作为空气源，确保压缩空气的质量。空气压缩机的容量根据医院的用气量计算。
2. 空气净化设备
   • 配备空气干燥器、过滤器等净化设备，去除压缩空气中的水分、油分和杂质，确保压缩空气符合医用标准。
3. 空气输送管道
   • 采用镀锌钢管作为空气输送管道，管道布局合理，减少压力损失。
4. 空气终端设备
   • 在需要使用压缩空气的科室安装空气终端设备，如空气插座等。

六、负压吸引系统设计

1. 负压源
   • 真空泵：选择性能稳定、噪音低、抽气速率符合要求的真空泵。可以采用油润滑真空泵或无油真空泵，无油真空泵可避免油污染，但成本相对较高。通常会配备两台或多台真空泵，以实现一用一备或多台同时工作的运行模式，确保系统的可靠性。
   • 真空罐：用于储存一定量的负压气体，起到稳定系统压力的作用。
2. 管道系统
   • 管材：采用耐腐蚀、内壁光滑的镀锌钢管或不锈钢管。管道的规格根据系统的最大流量和允许的压力损失来选择。
   • 布局：管道布局应根据医院建筑结构和科室分布合理规划，尽量减少弯头和分支，以降低压力损失。管道应设置一定的坡度，便于冷凝水的排出。
3. 终端设备

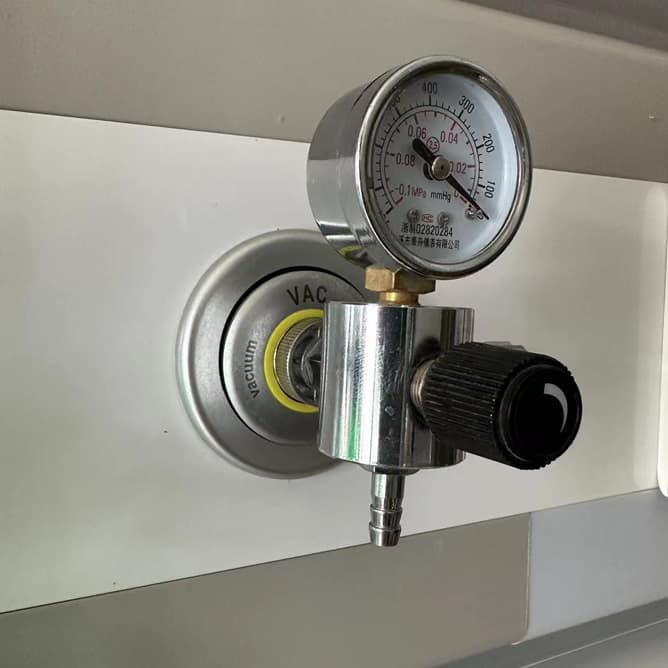

   • 吸引终端：在病房、手术室、急救室等科室安装吸引终端，通常包括吸引接口、阀门和吸引管。吸引接口应采用标准规格，便于与各种吸引设备连接。
   • 防倒流装置：在每个终端设备上安装防倒流装置，防止吸引物倒流进入管道系统。

七、系统监控与报警

1. 压力监测
   • 在氧气源、压缩空气源和管道系统中安装压力传感器，实时监测气体压力。当压力超出正常范围时，系统自动发出报警信号。
2. 流量监测
   • 在氧气和压缩空气的主要管道上安装流量传感器，监测气体流量。
3. 报警装置

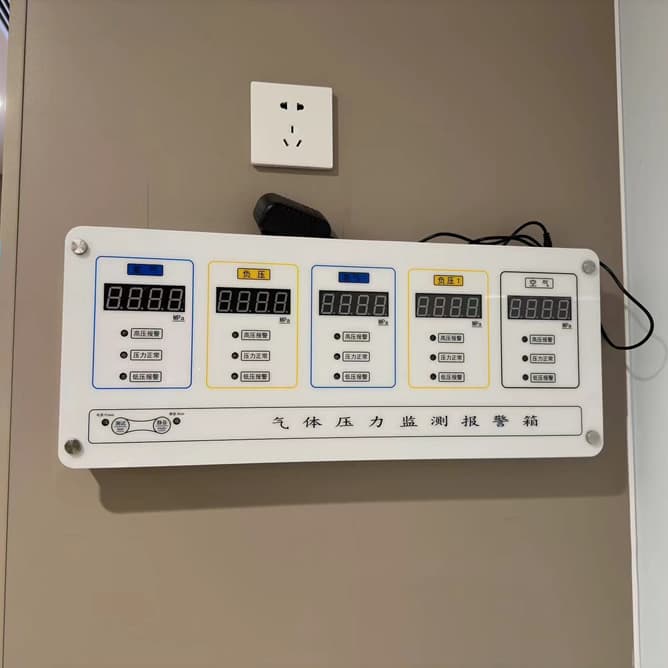

   • 配备声光报警装置，当系统出现故障或异常情况时，报警装置及时发出报警信号，提醒相关人员进行处理。

八、安全措施

1. 防火防爆措施
   • 医用气体设备和管道安装在通风良好的区域，远离火源和易燃物。
   • 配备灭火设备，如灭火器、灭火栓等。
2. 电气安全措施
   • 医用气体系统的电气设备采用防爆型，确保电气安全。
3. 压力安全措施
   • 在管道系统中安装安全阀、减压阀等压力安全装置，防止管道超压。

九、施工安装与调试

1. 施工流程
   • 管道安装 – 设备安装 – 系统连接 – 压力测试 – 吹扫清洁 – 系统调试
2. 质量控制
   • 在施工过程中，严格按照设计方案和相关标准规范进行施工，确保施工质量。
   • 对施工材料、设备进行检验和验收，不合格的材料和设备不得使用。
3. 系统调试
   • 系统安装完成后，进行全面的调试工作，包括设备调试、管道压力测试、气体流量测试等，确保系统运行正常。

十、维护与保养

1. 日常维护
   • 定期检查医用气体设备和管道的运行情况，检查设备的工作状态、管道的密封性等。
   • 定期更换过滤器、干燥器等耗材，确保气体质量。
2. 定期检修
   • 对医用气体系统进行定期检修，包括设备的维修、管道的维护等。
   • 对系统进行压力测试、流量测试等性能测试，确保系统性能符合要求。

十一、培训与售后服务

1. 培训计划
   • 为医院相关人员提供医用气体系统的使用培训，包括设备的操作、系统的维护等方面的培训。
2. 售后服务
   • 提供 24 小时售后服务，当系统出现故障时，及时响应并进行维修。
   • 定期回访客户，了解系统的运行情况，为客户提供技术咨询和服务。
